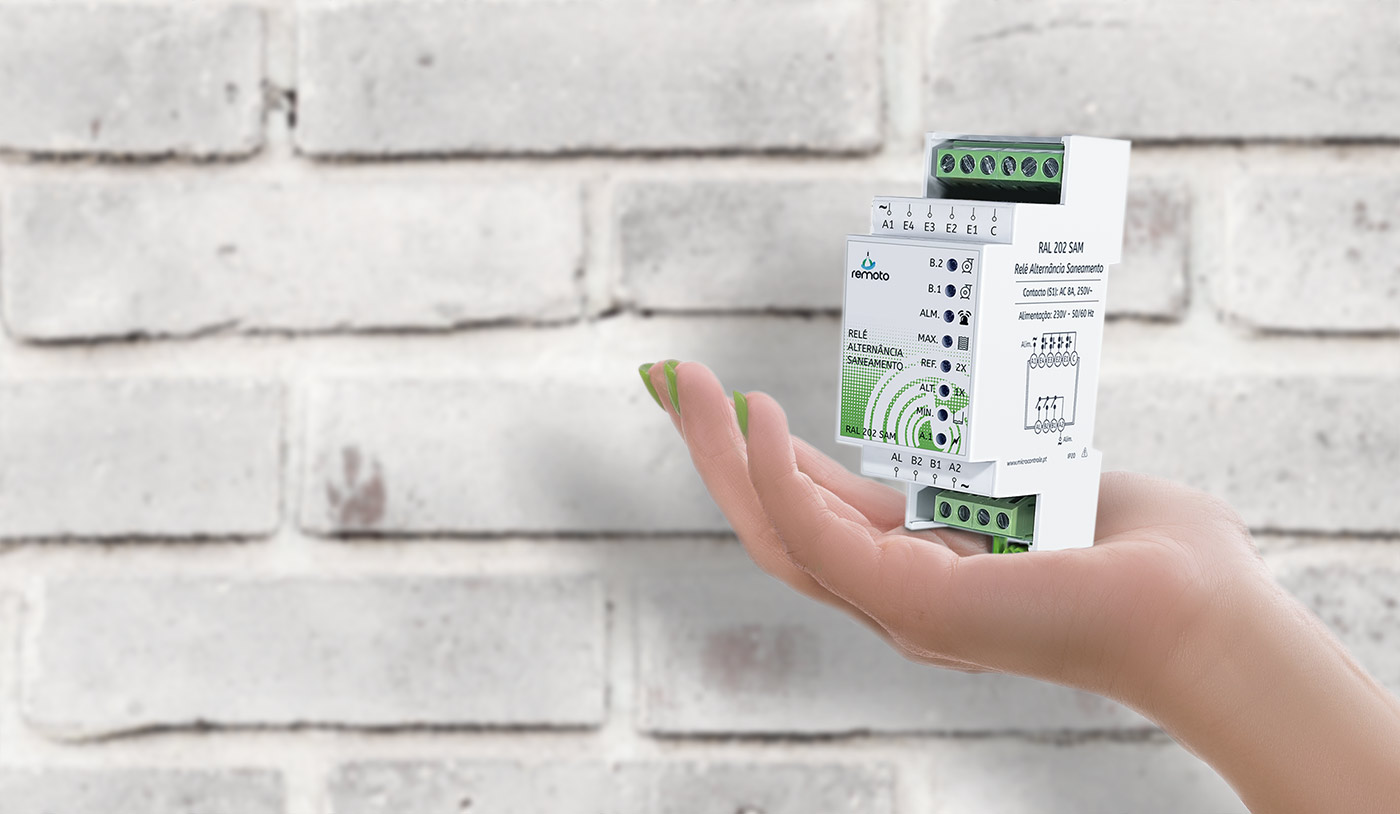

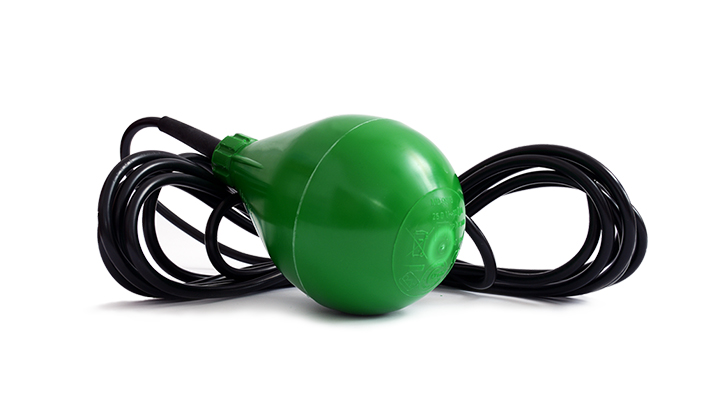

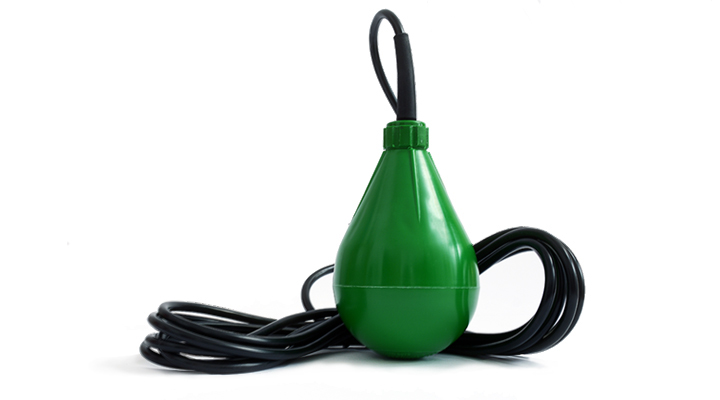

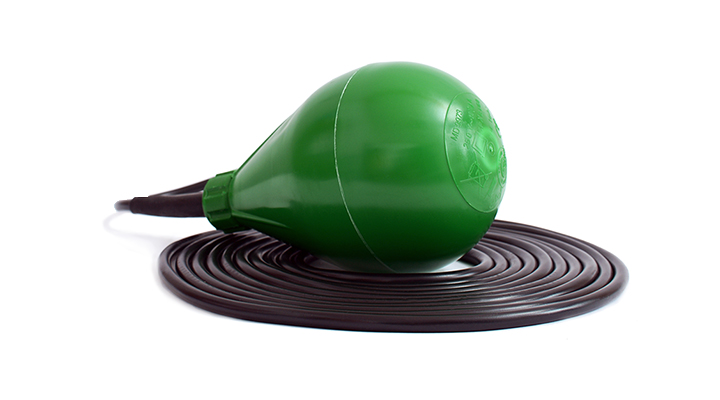

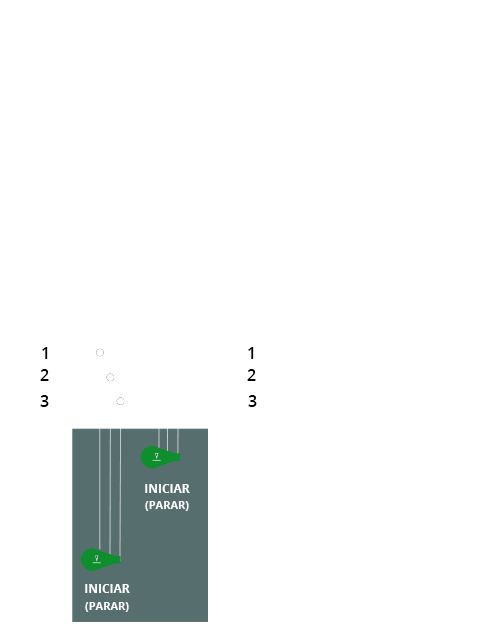

Comando e proteção de eletrobombas instaladas em sistemas de saneamento, com 2 eletrobombas, com:

• Entradas - nível mínimo, alternância, reforço e máximo/alarme.
• Relés de saída - comando das eletrobombas B1, B2 e alarme.
• Temporização de reforço para entrada de bomba de apoio.
• Desfasamento no arranque das bombas – temporização interna selecionável.
• Desfasamento na paragem das bombas - 2 seg. de intervalo.
• Falta do sinal de alternância - ligam as 2 bombas pelo reforço. Sinaliza alarme.
• Alarme de máxima - Entra em funcionamento um comando temporizado de 5 ou 15 seg. comandado pela bóia de máximo. (seleção por dip-switch)

Alimentar o relé (acende led verde - A.1)
Ao alimentar o relé vão acender todos os leds de forma sequencial para teste de lâmpadas.

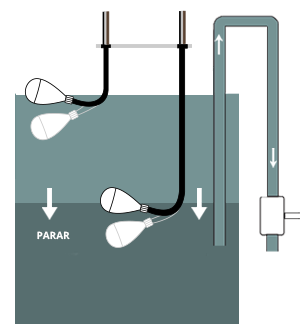

Entrada de Alternância e de Reforço
Durante cada atuação do sinal alternância, liga alternadamente a saída B1 e B2.
Se durante a atuação de Alternância surgir uma atuação de reforço, ligará a segunda saída disponível.
As saídas B1 e B2 irão desligar pela mesma sequência com com que ligaram na ausência do sinal de mínima.

Temporização de Reforço
Selecionando o respetivo micro-switch, altera ou desliga a temporização de reforço.

Avaria das boias de Alternância e Reforço
Por ausência do sinal da boia de alternância, as duas bombas só irão desligar por ordem da boia de reforço.
Por ausência de sinal das duas boias, as bombas só irão ligar pela boia de alarme, e desligar pela boia de mínima. Atua o relé de saída de alarme.

Falta de sinal da boia mínima
Na ausência do sinal da boia de mínima, o sistema irá funcionar em comando temporizado pela boia de máxima, liga as duas bombas.
Ao desligar a boia de máxima, dá inicio a temporização de 5 ou 15 segs., ao fim do qual desligam as duas bombas.

Entrada de Máxima/Alarme
Esta entrada está disponível para receber um sinal de alarme por Nível Alto (bóia). Quando activado sinaliza alarme, liga o relé de saída de alarme e as duas bombas (B1 e B2). O alarme cancela quando o nível for reposto.

Desfasamento no arranque das bombas (Golpe de Ariete)
Quando for dada ordem de arranque em simultâneo pelos sinais Alternância e Reforço, as saídas B1 e B2 não ligam em simultâneo, mas sim, com desfasamento de tempo igual a 3 ou 10 seg. conforme posição do micro-switch.

Desfasamento na paragem das bombas
Sempre que as duas saídas estiverem ligadas e surgir a ordem de desligar, estas saídas não desligam em simultâneo, mas sim, com um desfasamento de 2 seg.

Ciclo de manutenção
Se houver condição da boia de nível mínimo durante mais de 60min., sem que haja condição da bóia de alternância, irá ligar uma eletrobomba, que só desligará quando desactivar a bóia de mínima.
